ضاغط هيدروجين - ضاغط الهيدروجين
في السنوات الأخيرة ، نظرًا للتطور السريع لصناعة البتروكيماويات ، تستخدم عملية الهدرجة الجديدة المتقدمة على نطاق واسع في صناعة تكرير البترول ، والتي تتطلب من صناعة الآلات توفير مجموعات كاملة من معدات الهدرجة ، وضاغط الهيدروجين هو واحد منها.
1 、 تصنيف ضاغط الهيدروجين
وفقًا لمبدأ العمل والهيكل الداخلي ، يمكن تقسيم الضاغط إلى ضاغط ميكانيكي وضاغط غير ميكانيكي. تنقسم الضواغط الميكانيكية إلى ضواغط سائلة مدفوعة ، وضواغط الحجاب الحاجز ، والضواغط الخطية والضواغط السائلة الأيونية ؛ تنقسم الضواغط غير الميكانيكية إلى أربع فئات: مضخة سائلة باردة ، ضاغط هيدريد معدني ، ضاغط هيدروجين كهروكيميائي وضاغط الامتزاز.
نظرًا لأن الهيدروجين له خصائص منخفضة الكثافة وكثافة الطاقة الصغيرة ، يجب أن يكون لضاغط الهيدروجين خصائص تحمل الضغط الكبير ، والتدفق الكبير ، والسلامة ، وختم جيد. أثناء منع احتضان الهيدروجين ، يجب أن يتابع فقدان الطاقة قدر الإمكان قدر الإمكان. في الوقت الحاضر ، يستخدم ضاغط السائل المدفوع وضاغط الحجاب الحاجز على نطاق واسع في محطات الهدرجة المنزلية.
2 、 مبدأ عمل ضاغط الهيدروجين
هيكل ضاغط الهيدروجين معقد. تشمل المكونات الأكثر أهمية اسطوانة من الحديد الزهر ، وبطانة أسطوانة من الحديد الزهر ، ورأس أسطوانة من الحديد الزهر ، وعمود الحديد الزهر ، وقضيب التوصيل ، و Crosshead (بما في ذلك الشريحة المتقاطعة) ، والتعبئة ، والمكبس (بما في ذلك حلقة المكبس) ، حلقة مكشطة الزيت ، مكبس الفولاذ المقاوم للصدأ التوصيل قضيب ، صمام هواء من الفولاذ المقاوم للصدأ ، إلخ. بالإضافة إلى ذلك ، هناك بعض المعدات الإضافية ، مثل مرشح الغاز ، المخزن المؤقت ، خط أنابيب زيت التشحيم ، وما إلى ذلك. مثل الضواغط المتبادلة الأخرى ، تشمل ضواغط الهيدروجين ثلاث عمليات: الشفط والضغط والعادم. مدفوعًا بالمحرك ، يقود العمود المرفقي المتقاطع ومكبس القضيب والمكبس للتنقل ذهابًا وإيابًا في الأسطوانة. يتم ضغط الغاز بواسطة المكبس وأخيراً تم تفريغه عبر صمام الهواء.
3 、 تطبيق ضاغط الهيدروجين
1. في صناعة الكلور القلوي ، تتمثل الوظيفة الرئيسية لضاغط الهيدروجين في تبريد وتنقية الهيدروجين الرطب العالي درجات الحرارة من عملية التحليل الكهربائي ، والضغط على ناقل الحركة ، والحفاظ على الضغط المستقر لنظام الهيدروجين ، وضمان العملية الآمنة والمستقرة من الخلية الكهربائية.
2. في الوقت الحاضر ، فإن الضغط البيئي الضخم والاستنفاد التدريجي للوقود الأحفوري والطاقة التقليدية يجعل البلدان في جميع أنحاء العالم تسعى بنشاط إلى طاقة نظيفة جديدة. اجتذبت طاقة الهيدروجين وخلية وقود الهيدروجين المزيد والمزيد من الاهتمام في جميع أنحاء العالم بسبب أداء حماية البيئة الجيد ، وكفاءة تحويل الطاقة العالية وبعض الاقتصاد. من أجل تعزيز تطور طاقة الهيدروجين ، يعد تحسين البنية التحتية للطاقة الهيدروجين أمرًا ضروريًا. ضاغط الهيدروجين هو واحد من المعدات المونومر الأساسية والمفتاح المطلوبة لبناء محطة الهدرجة.

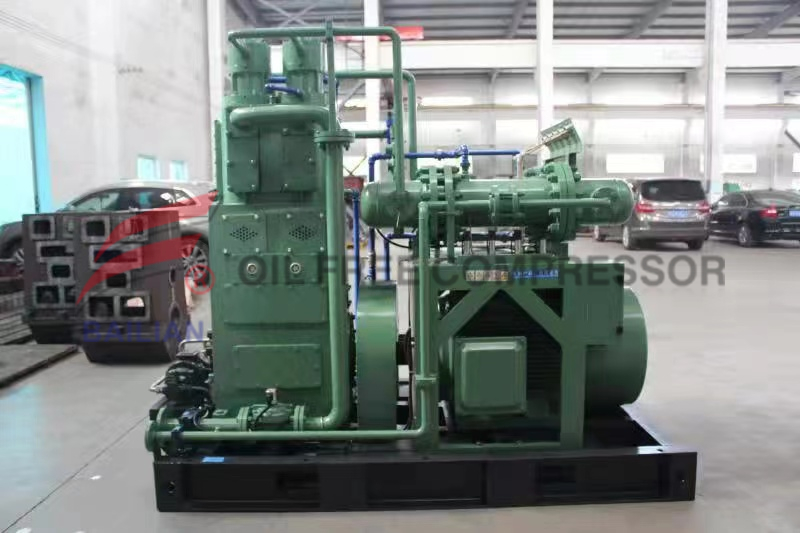

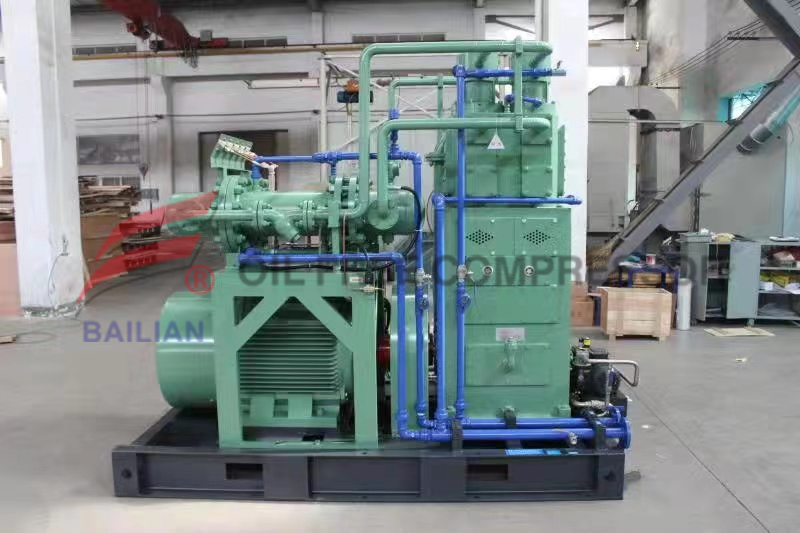

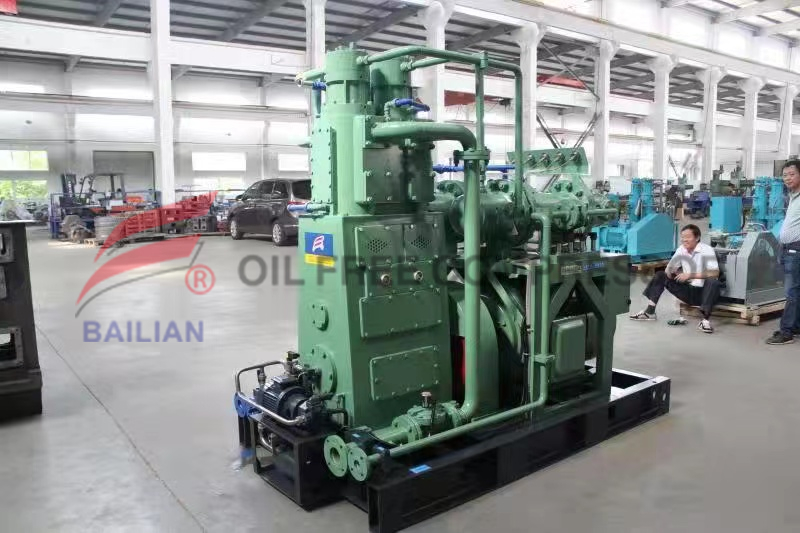

ضاغط الهيدروجين الخالي من الزيت
s/n | العناصر | معلومات تقنية | |
1 | وسيط العمل | غاز الهيدروجين الجاف | |
2 | نموذج | ZWH-500/0.2-5 | |
3 | بنية | المعاملة بالمثل الخالية من النفط ، النوع العمودي | |
4 | مرحلة الضغط | 2 مرحلة 4Cylinder | |
5 | سعة مصنفة (قياسية) نانومتر3/ح | 500nm3/ساعة (suction 0.2barg) | |
6 | تصنيف ضغط مدخل MPA (G) | 0.02 | |
7 | تصنيف Outlet Pressure MPA (G) | 0.5 | |
8 | درجة حرارة مدخل ℃ | 0~ 35 | |
9 | درجة حرارة منفذ ℃ | ≤55 | |
10 | نقل درجة حرارة الغاز ℃ | ≤55 | |
11 | سرعة رمح ص/دقيقة | 460 ※ | |
12 | طريقة التبريد | تبريد الماء | |
13 | تليين الطريق | رمح وربط قضيب | زيت تشحيم |
اسطوانة | زيوت خالية من الزيت | ||
قوة رمح | ≤45 | ||
14 | قوة المحرك KW | 55kW 380V50Hz Exdiict4 ※ | |
15 | نقل الطريق | حزام مدفوعة | |
16 | طريقة التثبيت | الطابق السفلي البسيط | |
17 | أجزاء التحكم التلقائية | التحميل الزائد ، توقف تلقائي | |
18 | البعد الخارجي L × W × H MM | 2700 ×1850 ×2400 ※ | |
19 | مدخل ومنفذ مم | DN100/DN40 | |
20 | الوزن كجم | 4300 ※ | |
21 | الجهد االكهربى | 380V/50Hz/3Phase | |
22 | استهلاك الماء | 5000 كجم/ساعة | |
منفذ مدخل المياه | DN40 | ||
صمام الغاز ، كمات أسطوانة | الفولاذ المقاوم للصدأ | ||
حلقة المكبس ، ملء الأشياء | مليئة polytetrafluoroethylene | ||
الكرنك والعمود والأسطوانة | الصلب الكربوني |
